雙級減速機|蝸桿減速機-耐力ZC1型雙級蝸桿及齒輪-蝸桿減速機兩倍質保-德州耐力減速機有限公司

當前位置：首頁>耐力產品>蝸輪蝸桿減速機系列>ZC1型雙級蝸桿及齒輪-蝸桿減速機

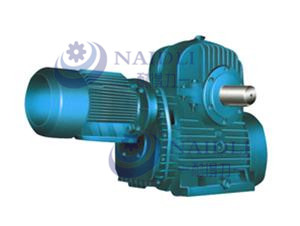

ZC1型雙級蝸桿及齒輪-蝸桿減速機

雙級減速機，雙級蝸桿減速機具有輸出扭矩大、承載能力強、傳動效率高、減速比大、結構緊湊等特點，雙級減速機主要應用于冶金、礦山、起重、電力、化工、建筑、攪拌、船舶等行業。

產地：山東省>德州市

供應商：德州耐力減速機有限公司

電話：0534-2302922 傳真：0534-2301557

ZC1型雙級蝸桿及齒輪-蝸桿減速機詳細介紹

ZC1型雙級蝸桿及齒輪-蝸桿減速機（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸桿減速機是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速機是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。
工作條件：減速機輸入軸轉速不_過1500r/min，工作環境溫度為—40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油_加熱到0℃以上，或者采用低凝固點的潤滑油，減速器可正、反向轉運轉。
ZC1減速機的型號與標記：
1.型號
（1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速機；
（2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速器；
（3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速器；
（4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；
（5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速器；
（6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速器。
其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；U—蝸桿下置式；S—蝸桿側置式；O—蝸桿上置式。

2.標記

3.中心距

GCWU

CCWU

型號	高速級及低速級中心距
高速級	63		80	100	125	160		200		250
低速級	100	125	160	200	250	315	355	400	450	500
GCWS CCWS	高速級	63		80	100	125	160		200		250
GCWS CCWS	低速級	100	125	160	200	250	315	355	400	450	500
GCWO CCWO	高速級	63		80	100	125	—		—		—
GCWO CCWO	低速級	100	125	160	200	250	—	—	—	—	—

4.公稱傳動比

雙級蝸桿減速機的公稱傳動比

公稱傳動比i	200	250	315	400	500	630	800
公稱傳動比i	1000	1250	1600	2000	2500	3150	3550

齒輪-蝸桿減速器的公稱傳動比

公稱傳動比i	35．5	40	45	50	56	63	71	80	90	100
公稱傳動比i	112	125	140	160	180	200	224	250	280	315

雙級蝸桿減速器的實際傳動比

低速級中心距a/mm	公稱傳動比i_N
	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150	3550
	實際傳動比i
196.39	240.25	320.23	392.77	480.5	604.5	759.5	961	1209	1519	1950	2450	2940	—
125	196.39	240.25	309.90	380.10	465	585	735	930	1170	1470	1950	2450	2891	—
160	191.12	240.25	320.23	382.23	480.50	635.50	790.50	961	1271	1581	2050	2550	3111	3599
200	191.12	240.25	320.23	382.23	480.50	635.50	759.50	961	1271	1550	2050	2500	3000	3600
250	191.12	240.25	320.23	382.23	480.50	635.50	790.50	930	1271	1550	2050	2500	2950	3481
315	191.12	240.25	320.23	382.23	480.50	635.50	759.50	961	1271	1550	2050	2500	2950	3599
355	191.12	240.25	320.23	382.23	480.50	635.50	759.50	961	1271	1550	2091	2550	2900	3538
400	196.39	240.25	320.23	392.77	480.50	635.50	790.50	961	1271	1550	2091	2550	2950	3540
450	196.39	242.89	330.56	405.44	496	656	816	992	1312	1600	2132	2600	2950	3540
500	191.12	242.89	340.89	406.89	511.50	676.50	841.50	1023	1353	1650	2091	2550	2950	3481

齒輪-蝸桿減速機的實際傳動比

低速級中心距 a/mm	公稱傳動比i_N
	35.5	40	45	50	56	63	71	80	90	100
	實際傳動比i
37.20	40.24	45.10	50.80	56.00	65.95	74.19	84.15	89.97	101.68
125	37.20	40.24	45.10	50.80	56.00	65.95	74.19	84.15	89.97	101.68
160	37.20	41.82	47.24	50.32	57.40	66.06	71.15	80.05	90.63	100.64
200	37.20	41.82	47.24	50.32	58.22	65.07	73.21	83.08	95.27	100.64
250	37.34	41.79	46.98	50.81	56.62	64.74	73.21	83.08	95.27	101.61
315	37.20	41.82	45.56	50.84	57.05	64.43	73.37	84.42	90.63	101.68
355	35.39	39.78	43.33	48.36	54.27	61.29	69.79	80.30	86.21	96.72
400	37.21	41.82	46.52	52.11	58.71	65.07	73.21	83.09	94.05	104.22
450	37.21	41.82	46.52	52.11	58.71	65.07	73.21	83.09	94.05	104.22
500	37.34	41.79	45.10	50.81	57.60	65.07	72.24	83.08	89.97	101.61

如果您想對ZC1系列蝸桿減速機產品進行進一步了解或者訂購，請致電本公司營銷中心，營銷中心電話：0534-2302922，我們竭誠為您服務。
