當前位置：首頁>耐力產品>蝸輪絲桿升降機系列>SWL/QWL絲桿升降機

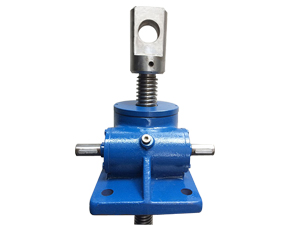

SWL/QWL絲桿升降機

SWL/QWL絲桿升降機的效率和承載能力，特采用具有國內_水平的圓弧齒圓柱蝸桿，制定了特殊的_的工藝來提高升降機的綜合性能，以滿足廣大客戶的要求。SWL/QWL絲桿升降機可_定制，歡迎選購！

產地：山東省>德州市

供應商：德州耐力減速機有限公司

電話：0534-2302922 傳真：0534-2301557

SWL/QWL絲桿升降機詳細介紹

SWL/QWL絲桿升降機是基礎起重部件，采用螺旋式提升或推進，工作中噪音小、傳動平穩和_，靜止?fàn)顟B(tài)或受到撞擊時可自鎖，_了運送貨物的平穩和安全。SWL/QWL絲桿升降機自身的體積下，質量輕，使用壽命長。同時可以按照_的步驟使用調節提升或推進的高度或距。SWL/QWL絲桿升降機在使用的過程中，具有噪音小、傳動平穩、使用靈活等優點；而且為_使用過程中的安全，升降機設置了自動鎖定的功能，當設備運行出現問題時，升降機能夠自鎖，停止運動，在_程度上_了生產環境和生產人員的安全。

SWL/QWL絲桿升降機說明：
1、當SWL絲桿升降機壓力負荷減小時，提升高度也可隨之增大；
2、提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的_功率也不同；
3、1型結構采用油脂潤滑，隨溫度的升高應及時補充潤滑劑；
4、工作期間應及時更換潤滑劑；

SWL/QWL絲桿升降機升降速度的計算：

通常SWL/QWL絲桿升降機基本上有快慢兩種速度，這是蝸輪蝸桿傳動比決定的。

以SWL2.5為例快速用P表示，速比為 6：1；慢速用M表示，速比24：1 同時絲桿的螺紋尺寸（包括螺距）是固定的。而計算升降速度的重要參數_是螺距。 SWL2.5的螺距為6mm，那么我們以4P普通電機來計算（4_輸出轉速:1450r/min），那么升降機 快速時升降速度：1450（輸入轉速）÷6（速比）×6mm（螺距）= 1450 mm/min 慢速時升降速度：1450（輸入轉速）÷24（速比）×6mm（螺距）= 362 mm/min 再進一步假定你的升降機行程為500mm.那么走_(dá)程所需要時間為：快速時升降速度：500mm÷（1450 mm÷60s）=20.7s（秒）慢速時升降速度：500mm÷（362 mm÷60s）=83s（秒）

SWL絲桿升降機參數

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
絲桿升降機_起升力,KN	25	50	100/150	200	250	350	500	1000	1200
絲桿升降機_拉力,KN	25	50	99	166	250	350	500	1000	1200
絲桿升降機絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	通6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N•m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N•m	8.86	19.8	60/90	122	217	340	425	997	1658
絲桿升降機絲桿_軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機_許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）

型號			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100
S₁			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S₂			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350
S₃			150.5	193	230	262	317	350	416	550
A			165	212	235	295	350	430	475	526
B			120	155	200	215	260	280	500	622
M			135	168	190	240	280	360	385	412
N			90	114	155	160	190	210	406	508
H			97	130	150	176	217	240	280	360
h			45	61.5	70	87	102	115	121	155
h₁			12	18	16	20	25	30	32	38
d（k6）			16	20	25	28	32	38	38	45
d₁			14	17	21	28	35	35	45	48
鍵GB₁1096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100
L			—	—	42	42	58	80	105	100
L₁			110.5	132	172	213.5	221	265	310	380
L₂			190	228	280	322	355	430	558	610
D			48	65	80	100	130	150	170	240
D₁			98	122	150	185	205	260	300	420
D₂			70	90	100	120	150	180	220	310
D₃			45	60	76	83	114	121	145	180
D₄			98	110	130	170	200	210	260	370
D₅			60	70	95	108	133	139	170	215
A₁			45.2	56.2	66.8	72.5	97	120	135	190
A₂			50	58	63.5	95	95	135	80	146
A₃			65	80	86	122.5	130	170	125	203
b₁			20	25	17	35	30	35	45	60
b₂			20	18	18	31	40	40	50	65
F			8.5	12	6.5	6	8	10	16	40

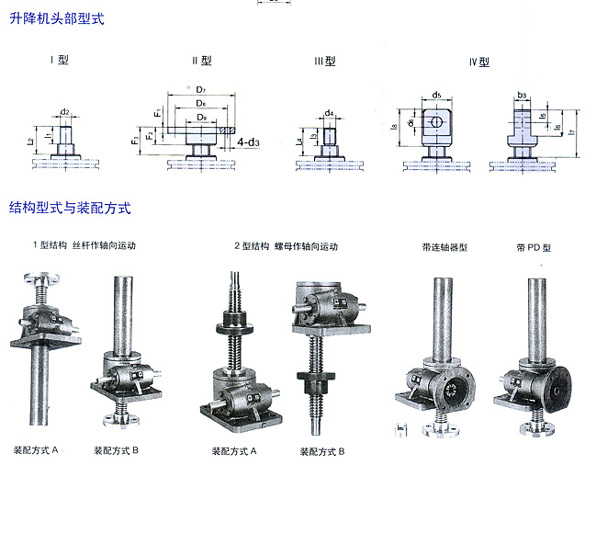

絲杠頭部型式	Ⅰ	d₂	20	25	40	50	70	80	95	130
		I₁	30	40	50	60	63	80	90	120
		I₂	45	51	73.5	80	92	100	120	150
	Ⅱ	D₇	98	122	150	185	205	260	300	370
		D₈	75	85	105	140	155	200	225	280
		D₉	40	50	65	90	100	130	150	200
		d₃	14	17	21	26	27	33	39	48
		F₁	12	18	20	20	25	30	35	75
		F₂	30	40	50	60	63	80	90	120
		F₃	45	51	73.5	80	92	100	120	150
	Ⅲ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g
		I₃	30	39	50	60	63	80	90	120
		I₄	45	51	73.5	80	92	100	120	150
	Ⅳ	d₅	50	65	90	110	130	150	180	220
		d₆	25	35	50	60	70	80	80	90
		b₃	30	42	60	75	90	105	120	160
		I₅	25	37.5	50	60	70	80	80	90
		I₆	50	75	100	120	140	160	160	180
		I₇	85	117	153.5	170	204	240	270	330
		I₈	70	105	130	150	175	220	240	300

型號			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320
S₁			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815
S₂			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880
A			165	212	235	295	350	430	475	526
B			120	155	200	215	260	280	500	622
M			135	168	190	240	280	360	385	412
N			90	114	155	160	190	210	406	508
H			100	131	160	194	226	250	290	375
H₁			97	131	150	181	211	250	280	360
h			45	61.5	70	87	102	115	121	155
h₁			12	14	16	20	25	30	32	38
d（k6）			16	20	25	28	32	38	38	45
d₁			14	17	21	28	35	35	45	48
鍵GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100
L			—	—	42	42	58	80	105	100
L₁			110.5	132	172	213.5	221	265	310	380
L₂			190	228	280	322	355	430	558	610
D			98	122	150	185	205	260	300	420
D₁			68	83	110	140	160	180	200	260
A₁			45.2	56.2	66.8	72.5	97	120	135	190
A₂			50	58	63.5	95	95	135	80	146
A₃			65	80	86	122.5	130	170	125	203
F			26.5	30	34	39	52	45	65	80
安全裕度X			20	20	25	25	25	30	40	50
Y			3	3	1	3	3	4	5	6
活動螺母	D₂		80	87	110	120	155	190	220	300
	D₃（K6）		50	70	90	90	130	150	180	240
	F₁		45	60	75	100	120	145	170	220
	F₂		15	18	25	30	35	35	50	70
絲杠頭部型式	Ⅰ	d₂（k6）	20	25	40	50	70	80	95	130
	Ⅰ	I₁	30	40	50	60	80	80	90	120
	Ⅱ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g
	Ⅱ	I₃		39	50	60	63	80	90	120
