圓弧圓柱蝸桿減速機|蝸桿減速機-耐力WH系列圓弧齒蝸桿減速機現貨供應-德州耐力減速機有限公司

當前位置：首頁>耐力產品>蝸輪蝸桿減速機系列>WH系列圓弧齒蝸桿減速機

WH系列圓弧齒蝸桿減速機

WH系列減速機采用圓弧圓柱蝸桿減速機，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點。

產地：山東省>德州市

供應商：德州耐力減速機有限公司

電話：0534-2302922 傳真：0534-2301557

WH系列圓弧齒蝸桿減速機詳細介紹

WH系列減速機符合部頒標準JB2318—79，采用圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。

本系列產品有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點；廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃；輸入軸轉數不大于1500轉/分，高速軸可正、反運轉。

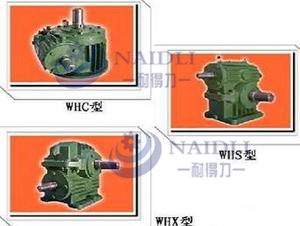

1、本機結構為單級傳動，包括以下四種：
a、 WHT 通用型
b、 WHX 蝸桿在下型
c、 WHS 蝸桿在上型
d、 WHC 蝸桿在側型
2、中心距本系列減速機中心距有42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。
3、公稱傳動速比本系列公稱速比為8、10、12.5、16、20、25、31.5、40、50共九種
4、裝配形式用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”表示。

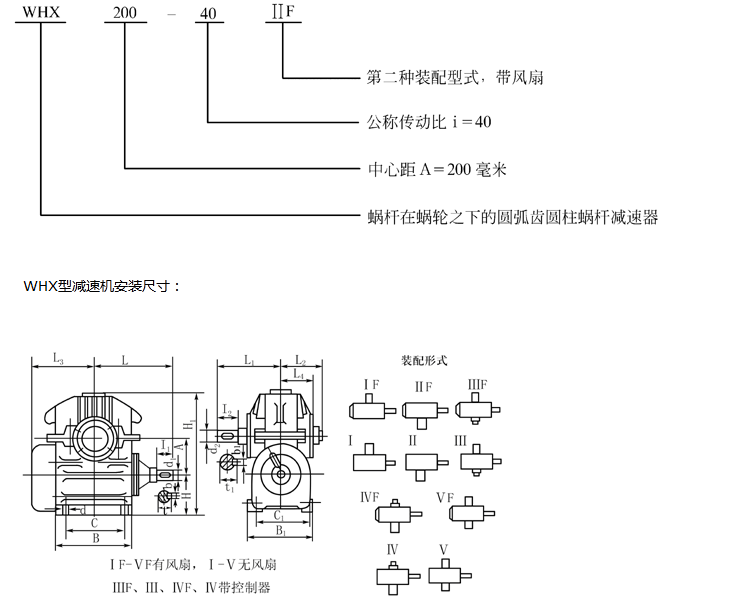

5、標記示例：

型號尺寸	A	L	L₁	L₂	L₃	L₄	H	H₁	B	B₁	C	C₁	d	d₁（gc₁）	d₂（gc₁）	b	b₁	t	t₁	l₁	l₂	重量/kg
WHX120	120	250	240	145	229.5	136.5	120	394	275	260	215	220	M16	35	55	10	16	38.5	61.2	60	82	89～94
WHX125	125	235	235	145	225	134	125	400	270	270	210	230	M16	35	55	10	16	37.8	58.5	58	82	83～103
WHX150	150	300	280	165	270.5	153.5	150	483.5	320	300	250	250	M20	40	60	12	18	43.5	66.8	70	102	136～150
WHX160	160	290	290	165	265	154	160	505	330	310	250	260	M20	40	65	12	18	42.8	68.9	82	105	140～157
WHX180	180	375	295	180	324	169	180	574	385	335	305	285	M20	45	70	14	20	49	77.2	70	102	210～230
WHX200	200	360	345	195	365	184	200	628	430	360	330	310	M20	50	80	16	24	53.5	85	82	130	290～316
WHX210	210	420	335	200	358.5	194	200	654	440	385	350	325	M24	50	80	16	24	55	88.7	90	112	280～340
WHX250	250	430	370	220	422	214	220	748	510	420	410	360	M24	60	90	18	24	65.5	98.7	110	122	400～440
WHX280	280	485	430	245	485	233	250	838	610	470	480	400	M24	60	100	18	28	63.9	105.7	105	165	535～600
WHX300	300	580	410	250	505	242	260	900.5	620	480	510	410	M30	70	100	20	28	76	110	130	138	598～695
WHX320	320	525	455	265	525	256	280	953	880	520	550	440	M30	70	110	20	32	74.2	116.5	105	165	725～810
WHX360	360	668	480	270	560	267	300	1055	740	530	620	460	M30	80	120	24	32	87	131.2	160	178	854～944
WHX400	400	630	525	300	605	291	320	1155	820	610	660	520	M30	80	130	24	36	85	137.2	130	200	1320～1470
WHX420	420	745	535	310	640	299	340	1215.5	850	585	740	515	M30	90	130	24	36	97	142.3	160	198	1350～1500
WHX450	450	680	560	325	670	319	355	1296	910	670	730	570	M36	80	150	24	40	85	158.5	130	200	1670～1860
WHX500	500	730	625	355	725	343	400	1435	1000	730	810	620	M36	90	170	24	40	95	178.5	130	240	2160～2410

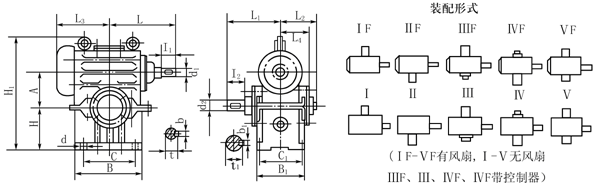

型號尺寸	A	L	L₁	L₂	L₃	L₄	H	H₁	B	B₁	C	C₁	d	d₁（gc₁）	d₂（gc₁）	b	b₁	t	t₁	l₁	l₂	重量/kg
WHS120	120	250	240	145	229.5	136.5	160	406	275	230	215	190	M16	35	55	10	16	38.5	61.2	60	82	92～97
WHS125	125	235	235	145	225	134	160	416	270	230	210	190	M16	35	55	10	16	37.5	58.5	58	82	95～104
WHS150	150	300	280	165	270.5	153.5	200	495.5	320	260	240	210	M20	40	60	12	18	43.5	66.8	70	102	146～160
WHS160	160	290	290	165	265	154	200	510	330	270	250	220	M20	40	65	12	18	42.8	68.9	82	105	148～164
WHS180	180	375	295	180	319	169	230	575	385	290	305	240	M20	45	70	14	20	49	77.2	70	102	210～230
WHS200	200	360	345	195	365	184	250	643	430	320	330	270	M20	50	80	16	24	53.5	85	82	130	298～322
WHS210	210	420	335	200	354.5	194	270	665.5	440	330	350	270	M24	50	80	16	24	55	88.7	90	112	285
WHS250	250	430	370	220	417	214	310	762	510	370	410	310	M24	60	90	18	24	65.5	98.7	110	122	415～450
WHS280	280	485	430	245	485	233	320	839	610	410	480	340	M24	60	100	18	28	63.9	105.7	105	165	560～725
WHS300	300	580	410	250	497	242	350	906	620	410	510	340	M30	70	100	20	28	76	110	130	138	645～743
WHS320	320	525	455	265	525	256	355	951	680	460	550	380	M30	70	110	20	32	74.2	116.5	105	165	740～825
WHS360	360	668	480	270	549	267	400	1031	740	460	620	390	M30	80	120	24	32	87	131.2	160	178	896～990
WHS400	400	630	525	300	605	291	450	1173	820	540	660	450	M30	80	130	24	36	85	137.2	130	200	1305～1425
WHS420	420	745	535	310	687	299	460	1208	850	520	720	440	M30	90	130	24	36	97	142.3	160	198	1380～1530
WHS450	450	680	560	325	670	319	500	1312	910	590	730	490	M36	80	150	24	40	85	158.5	130	200	1650～1830
WHS500	500	730	625	355	725	348	560	1460	1000	640	810	530	M36	90	170	24	40	95	178.5	130	240	2070～2300

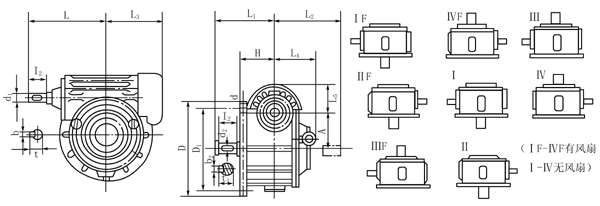

型號尺寸	A	L	L₁	L₂	L₃	L₄	L₅	H	D	D₁	d	d₁（gc₁）	d₂（gc₁）	b	b₁	t	t₁	l₁	l₂	重量/kg
WHC120	120	250	243	240	229.5	138.5	108.5	130	330	290	M12	35	55	10	16	38.5	61.2	60	85	81～89
WHC125	125	235	235	235	225	140	95	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	91～100
WHC150	150	300	283	280	271.5	161	131	160	400	360	M16	40	60	12	18	43.5	66.8	70	105	150～160
WHC160	160	290	290	290	265	161	105	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	147～163
WHC180	180	375	298	295	319	181.5	148	185	465	425	M16	45	70	14	20	49	77.2	70	105	190
WHC200	200	360	345	345	365	207	130	200	490	450	M16	50	80	16	24	53.5	85	82	132	284～308
WHC210	210	420	338	335	354.5	210	167.5	210	540	490	M20	50	80	16	24	55	88.7	90	115	278～416
WHC250	250	430	373	370	417	222	185	230	620	570	M20	60	90	18	24	65.5	98.7	110	125	385～416
WHC280	280	485	430	430	485	235	195	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	565～630
WHC300	300	580	412	410	497	244	211.5	270	750	690	M24	70	100	20	28	76	110	130	140	668～758
WHC320	320	525	455	455	525	258	220	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	750～835
WHC360	360	668	482	480	549	269	235.5	300	900	830	M30	80	120	24	32	87	131.2	160	180	934～1040
WHC400	400	630	525	525	605	293	250	300	970	890	M30	80	130	24	36	85	137.2	130	202	1330～1450
WHC420	420	745	537	535	627	301	267	325	1000	930	M30	90	130	24	36	97	142.3	160	200	1380～1490
WHC450	450	680	560	560	670	321	280	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1675～1855
WHC500	500	730	625	625	725	350	300	370	1190	1100	M36	90	170	24	40	95	178.5	130	242	2190～2420

如果您想對WH系列蝸輪蝸桿減速機產品想進一步了解或者訂購，請致電本公司營銷中心，營銷中心電話：0534-2302922，耐力減速機械竭誠為您服務。
